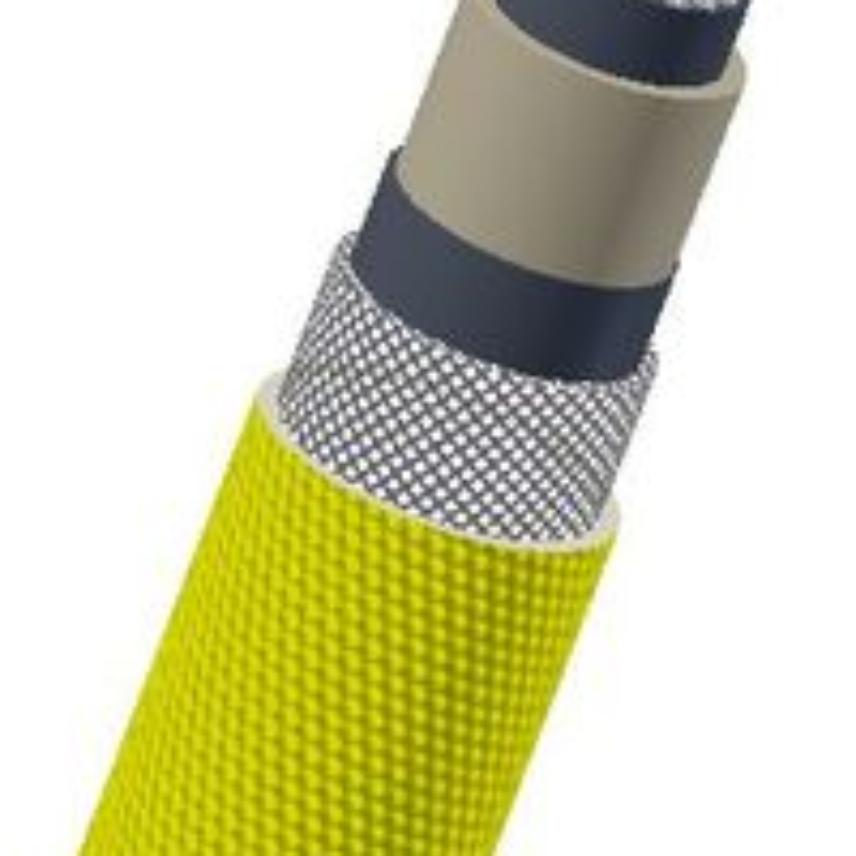

SIWO-KUL S10 1x6,0 1,1 kV YE
SIWO-KUL S10 1x6,0 1,1 kV YE
SIWO-KUL® S10 1.1 kV cables are designed with a COPPER braid SCREEN to avoid EMC interference and with a PET braid, PUR varnished
Meer- Nexans ref. : 10543302
- EAN : 7611755008031
Beschrijving
Beschrijving
Normen
-
ProductDIN VDE 0472; NF F 16-101/BF1
-
InstallatieIEC 60092
-
TestenIEC 60331; IEC 60332-1; IEC 60332-3; IEC 60754-1; IEC 60754-2; IEEE 383; VERITAS N°09555/A0 BV ACE1/723 PC 2502H
-
InternationaleLLOYDS Reg. 91/00126(E1); UIC 895
-
NationaleBSS 6195-T5-C-D-E-F
Application
- Connection of rotating machines windings, like motors, alternators, generators.
- Cabling of static devices, like power converters, motor drives, power cabinets, transformers
- Adapted for wind turbines, marine and offshore, rollingstock, photovoltaic, energy storage systems
Construction
- Flexible tin-plated copper conductor class 5 as per IEC 60228, other class in option
- High grade silicon rubber insulation
- Tin platted Cu braid for EMC protection screen
- Mechanical protection by PUR varnished synthetic fibre braid for enhanced friction resistance
Properties
- Operating temperature in continuous mode -55°C to +180°C
- Resistance to thermal shocks
- Type approval certificate : Lloyds Register LR21139304TA
- Type approval certificate : BV Marine & Offshore 09555/D0 BV, file : ACE 01/723/01
- Certificate of compliance : CSA Standard C22.2 N°210-15, file : LL 36040 AWM
Karakteristieken
Karakteristieken
Constructie
Constructie
Geleidermateriaal
Vertind koper
Samenstelling geleider
Soepel, klasse 5
Isolatie
Special Silicone
Halogeenvrij
Ja
Buitenmantel
Synthetic yarn braiding
Type constructie
80 x 0.30
Afmetingen
Afmetingen
Geleiderdoorsnede
6 mm²
Buitendiameter, nominaal
7,85 mm
Gewicht, benaderd
109 kg/km
Doorsnede van de geleider
2,85 mm
Elektrische eigenschappen
Elektrische eigenschappen
Bedrijfsspanning
1,1 kV
Testspanning
4 kV
Max. DC resistance of the conductor at 20°C
3,39 Ohm/km
Doorslagspanning
10 kV
Breakdown field strength (kV/mm)
> 20
Loss factor tan d
< 10-2
Dielectric constant ER
3 ... 4
Mechanische eigenschappen
Mechanische eigenschappen
Minimum Tensile Strength
8 MPa
Flexibiliteit
Soepel
Elongation at break of insulation (%)
> 250
Hardness of insulation (Shore A)
65 ... 70
Gebruik
Gebruik
Minimale statische buigradius
54 mm
Kabelbuitentemperatuur na montage (vast), bereik
-55 ... 180 °C
Chemische bestendigheid
Goed
Oliebestendigheid
Ja
Vlamvertragend
IEC 60332-1
Brandvertraging
IEC 60332-3
Vuurbestendigheid
IEC 60331
Corrosie dmv gassen
IEC 60754-1; IEC 60754-2
Rookdichtheid
IEC 61034
Verpakking
Snijlengte
