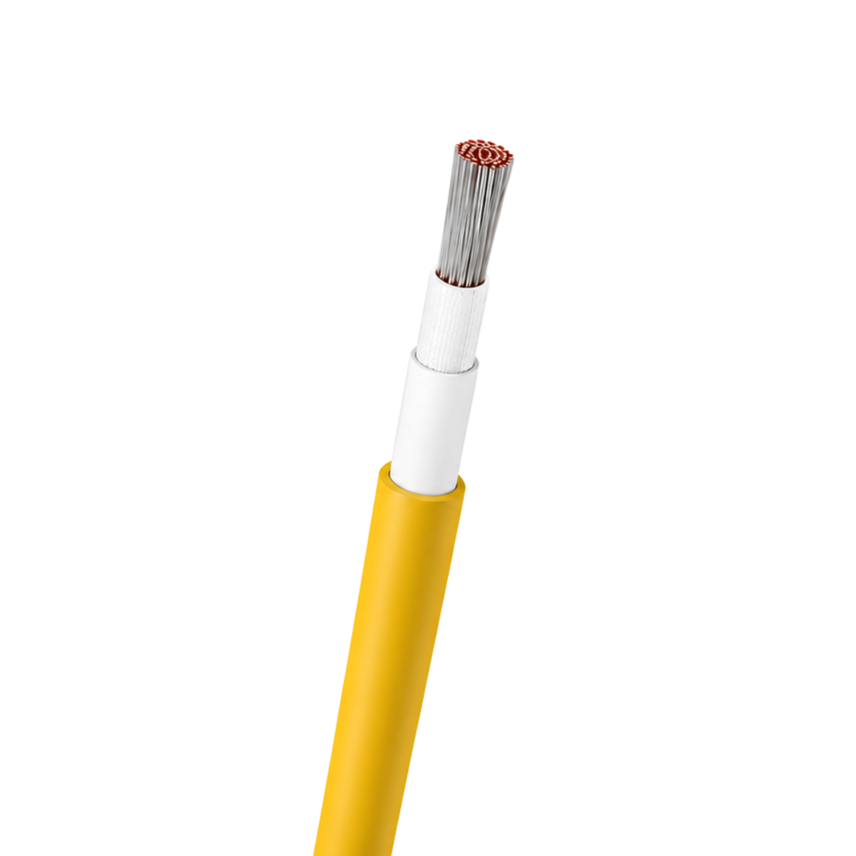

SIWO-KUL D30 1x16 1,1 kV YE
SIWO-KUL D30 1x16 1,1 kV YE
SIWO-KUL® D30 1.1 kV MV high temperature flexible cables designed with DUAL SILICONE insulation layer
Meer- Nexans ref. : 10507213
- EAN : 7611755557492
Beschrijving
Beschrijving
Normen
-
ProductCSA C22.2 N° 210-05; IEC 60228; UL 758
-
InstallatieIEC 60092
-
TestenIEC 60331; IEC 60332-1; IEC 60332-3-22; IEC 60332-3-24; IEC 60754-1; IEC 60754-2; IEC 61034
Application
- Connection of rotating machines windings, like motors, alternators, generators
- Cabling of static devices, like power converters, motor drives, power cabinets, transformers
- Adapted for wind turbines, marine and offshore, rollingstock, photovoltaic, energy storage systems
Construction
- Flexible tin-plated copper conductor class 5 as per IEC 60228, other class in option
- Inner layer in high grade silicon rubber insulation
- Outer layer in colored high grade silicon rubber
Properties
- Operating temperature in continuous mode -55°C to +180°C
- Resistance to thermal shocks
- Type approval certificate : Lloyds Register LR21139304TA
- Type approval certificate : BV Marine & Offshore 09555/D0 BV, file : ACE 01/723/01
- Certificate of compliance : UL758 AWM Style 3640, file : AVLV2.E45073
- Certificate of compliance : CSA Standard C22.2 N°210-15, file : LL 36040 AWM
Karakteristieken
Karakteristieken
Constructie
Constructie
Geleidermateriaal
Vertind koper
Samenstelling geleider
Soepel, klasse 5
Isolatie
Special Silicone
Halogeenvrij
Ja
Buitenmantel
Silicone-elastomeer
Type constructie
119 x 0.40
Afmetingen
Afmetingen
Geleiderdoorsnede
16 mm²
Buitendiameter, nominaal
8,35 mm
Gewicht, benaderd
170 kg/km
Doorsnede van de geleider
5,55 mm
Elektrische eigenschappen
Elektrische eigenschappen
Bedrijfsspanning
1,1 kV
Testspanning
4 kV
Max. DC resistance of the conductor at 20°C
1,24 Ohm/km
Doorslagspanning
10 kV
Breakdown field strength (kV/mm)
> 20
Dielectric constant relative value (indicative)
3,50
Isolatieweerstand bij 20° C
170000 MOhm.km
Loss factor tan d
< 10-2
Minimum insulation resistance
- MOhm.km
Transmission characteristics
Transmission characteristics
Coupling loss 160 MHz (50% / 95%)
dB
Mechanische eigenschappen
Mechanische eigenschappen
Elongation at break of insulation (%)
> 250
Minimum Tensile Strength
8 MPa
Toegestane trekkracht
0,05 kN/mm²
Gebruik
Gebruik
Minimale statische buigradius
47,4 mm
Kabelbuitentemperatuur na montage (vast), bereik
-55 ... 180 °C
Chemische bestendigheid
Goed
Gebruikstemperatuur, maximum
180 °C
Gebruikstemperatuur, minimum
-55 °C
Vuurbestendigheid
IEC 60331
Oliebestendigheid
Ja
Vlamvertragend
IEC 60332-1
Brandvertraging
IEC 60332-3-24 (cat C)
Corrosie dmv gassen
IEC 60754-1; IEC 60754-2
Rookdichtheid
IEC 61034
Verpakking
Snijlengte
