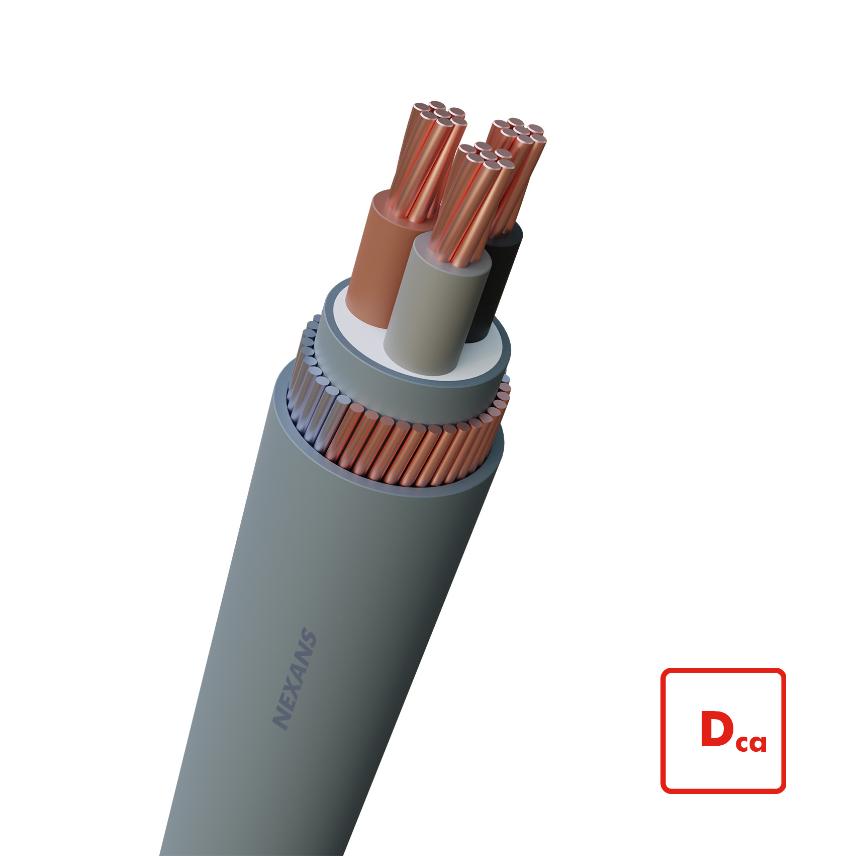

VG-YMvKas Dca-s2 0.6/1kV 3x16 mm2

Bewapende installatiekabel volgens brandclassificatie Dca-s2,d2,a3 voor toepassing in laagspanningsinstallaties tot 1 kV en gebruiksfuncties met een middelgroot brandrisico. Vanaf 35 mm2 voorzien van geleiders met verhoogde buigbaarheid (Flex).

Meer

Nexans ref. : 10559990
EAN : 5413404322718

Download alle documenten [Find dealer]

Neem contact op

Beschrijving

Normen

Product

HD 604.4D; IEC 60228
Testen

KEMA 42 C-1-4-D

Toepassing

VG-YMvKas Dca-s2 0.6/1 kV is een bewapende voedingskabel voor algemeen gebruik in bouwwerken, waarvoor eisen voor het brandgedrag van toepassing zijn. VG-YMvKas Dca is geschikt om onbeschermd in de grond te installeren en wordt geadviseerd als bescherming tegen mechanische beschadiging noodzakelijk is. VG-YMvKas Dca is geschikt voor toepassing in laagspanningsinstallaties tot 0.6/1 kV, zoals beschreven in NEN 1010. Het voldoet aan brandclassificatie Dca-s2,d2,a3 voor gebruik in bouwwerken en gebruiksfuncties met een middelgroot brandrisico (NEN 8012).

Vanaf 35 mm2: VG-YMvKas Dca-s2 Flex 0.6/1 kV, kabel voorzien van geleiders met verhoogde buigbaarheid.

Opbouw

Geleider
Blank koper, geslagen, klasse 2
Isolatie
XLPE
Opvulling
PVC of tape indien de aders sectorvormig zijn
Bewapening
Tot 70 mm2: Gegalvaniseerde staaldraden en blanke koperdraden
Vanaf 70 mm2: Vlakke staaldraden en vlakke blanke koperdraden bedekt met een open tegenspiraal van gegalvaniseerd staalband
Buitenmantel
PVC
Kleur: grijs

Karakteristieken

Constructie

Samenstelling geleider

Geslagen, klasse 2

Geleidervorm

Rond, geslagen

Geleidermateriaal

Blank koper

Isolatie

XLPE

Aderidentificatie

Bruin, zwart, grijs

Binnenmantel

Geëxtrudeerde binnenmantel

Afscherming/bewapening

Gegalvaniseerde staaldraden

Buitenmantel

PVC

Kleur buitenmantel

Grijs

Loodvrij

Met groen/gele ader

Nee

Afmetingen

Aantal aders

Geleiderdoorsnede

16 mm²

Buitendiameter, nominaal

24,8 mm

Gewicht, benaderd

1360 kg/km

Doorsnede van het aardscherm

16 mm²

Isolatiedikte, gemiddeld

0,7 mm

Dikte van de binnenmantel

0,8 mm

Diameter bewapening

1,2 mm

Dikte van de buitenmantel, nominaal

1,8 mm

Elektrische eigenschappen

Toegestane stroom (DC)

84 A

Geleiderweerstand bij 20°C - DC

1,15 Ohm/km

Nominale spanning Uo/U

0,6/1 kV

Mechanische eigenschappen

Mechanische weerstand

Uitstekend

Gebruik

Buigradius bij aanleg

16 (xD)

Eenmalige buiging bij elk uiteinde, min.

8 (xD)

Min. Kabelbuitentemperatuur tijdens montage

0 °C

Kabelbuitentemperatuur na montage (vast), bereik

-20 ... 80 °C

Max. geleidertemperatuur

90 °C

EMI-bestendigheid

UV-bestendigheid

EN 50289-4-17 methode A, 720 uur

Bijkomende informatie

Current capacity table PR single phase multicore

Geleiderdoorsnede
mm²	Cu	Cu	Cu	Cu	Cu	Cu
16.0	76.0	91.0	91.0	107.0	100.0	115.0

A2 Multi-core cable in conduit in a thermally insulated wall

B2 Multi-core cable in conduit on a wooden wall

C Single-core or multi-core cable on a wooden wall

D1 Multi-core cable in ducts in the ground

D2 Multi-core cables designed to be buried directly in the ground

E Multi-core cable in free air

Current capacity table PR single phase single core

Geleiderdoorsnede
mm²	Cu	Cu	Cu	Cu
16.0	81.0	100.0	107.0	0.0

A1 Insulated conductors in conduit in a thermally insulated wall

B1 Insulated conductors in conduit on a wooden wall

C Single-core or multi-core cable on a wooden wall

F Single-core flat cables, touching in free air

Current capacity table PR three phase multicore NL

Geleiderdoorsnede
mm²	Cu	Cu	Cu	Cu	Cu	Cu
16.0	68.0	80.0	75.0	96.0	84.0	100.0

A2 Multi-core cable in conduit in a thermally insulated wall

B2 Multi-core cable in conduit on a wooden wall

D1 Multi-core cable in ducts in the ground

C Single-core or multi-core cable on a wooden wall

D2 Multi-core cables designed to be buried directly in the ground

E Multi-core cable in free air

Current capacity table PR three phase single core

Geleiderdoorsnede
mm²	Cu	Cu	Cu	Cu	Cu	Cu	Cu
16.0	73.0	88.0	96.0	75.0	84.0	0.0	0.0

A1 Insulated conductors in conduit in a thermally insulated wall

B1 Insulated conductors in conduit on a wooden wall

D1 Single or Multi-core cable in ducts in the ground

C Single-core or multi-core cable on a wooden wall

D2 Single or Multi-core cables designed to be buried directly in the ground

F Single-core trefoil cables, touching in free air

F Single-core flat cables, touching in free air

Informatie levering & verkoop

Opdruk

VG-YMvKas Dca
n x s mm²
NEXANS BENELUX
KEMA KEUR
Meteraanduiding

Aderidentificatie

2 aders : bruin-lichtblauw
3 aders : bruin-zwart-grijs
4 aders : bruin-lichtblauw-zwart-grijs
5 aders : bruin-zwart-lichtblauw-zwart-grijs

Prestatieverklaring

Nr Prestatieverklaring : 1000905-BEDO
Certificatiedatum : 01-12-2023
AVCP (Assessment and Verification of Constancy of Performance of Systeem voor de beoordeling en verificatie van de prestatiebestendigheid) : System 3
Aangemelde instantie : NB 2659
Aangegeven prestatie : D_ca-s2,d2,a3
