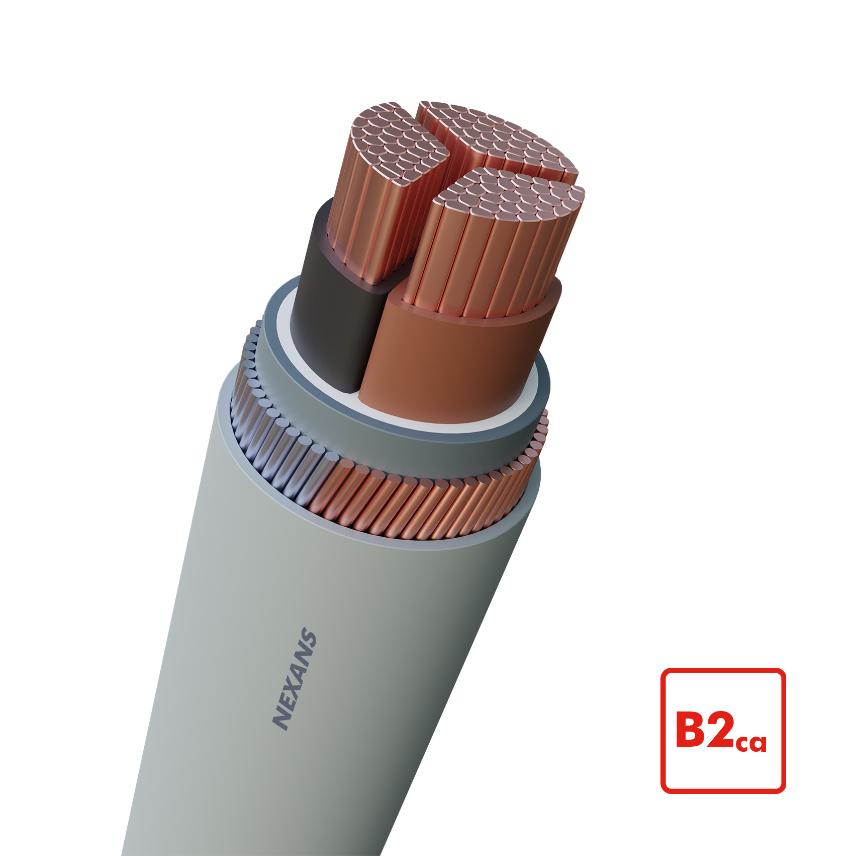

ALSECURE Z1G-YMz1Kas B2ca Flex 3x 70 mm2
ALSECURE Z1G-YMz1Kas B2ca Flex 3x 70 mm2
Bewapende halogeenvrije voedingskabel volgens brandclassificatie B2ca-s1,d1,a1 voor toepassing in laagspanningsinstallaties tot 1 kV in bouwwerken en gebruiksfuncties met een zeer groot brandrisico.
Meer- Nexans ref. : 10514109
- EAN : 5413404297672
Beschrijving
Beschrijving
Normen
-
ProductHD 604 S1 part 5/sect. C; IEC 60228
Toepassing
ALSECURE Z1G-YMz1Kas B2ca FLEX is een bewapende halogeenvrije voedingskabel voor algemeen gebruik in bouwwerken, waar eisen voor het brandgedrag van toepassing zijn. ALSECURE Z1G-YMz1Kas B2ca FLEX is geschikt om onbeschermd in de grond te installeren en biedt bescherming tegen mechanische beschadiging en EMI. ALSECURE Z1G-YMz1Kas B2ca FLEX is geschikt voor toepassing in laagspanningsinstallaties tot 1 kV, zoals beschreven in NEN 1010. Het voldoet aan brandclassificatie B2ca-s1,d1,a1 voor gebruik in bouwwerken en gebruiksfuncties met een zeer groot brandrisico (NEN 8012).
Z1G-YMz1Kas B2ca FLEX is beschikbaar vanaf 35 mm2 en is door de betere buigbaarheid eenvoudiger te installeren dan een niet-flexibele uitvoering.
Opbouw
- Geleider: Blank koper, geslagen, klasse 2 (IEC 60228)
- Isolatie: Gevulkaniseerd polyethyleen (XLPE)
- Opvulling: Halogeenvrije compound, of folie indien de aders sectorvormig zijn
- Bewapening: Gegalvaniseerde staaldraden en blanke koperdraden
- Buitenmantel: Halogeenvrije compound
Kleur: grijs
UV-bestendig: Ja
Karakteristieken
Karakteristieken
Constructie
Constructie
Afmetingen
Afmetingen
Elektrische eigenschappen
Elektrische eigenschappen
Mechanische eigenschappen
Mechanische eigenschappen
Gebruik
Gebruik
Bijkomende informatie
Bijkomende informatie
Current capacity table PR three phase single core
| Geleiderdoorsnede |
|
|
|
|
|
|
|
|---|---|---|---|---|---|---|---|
| mm² | Cu | Cu | Cu | Cu | Cu | Cu | Cu |
| 70.0 | 179.0 | 222.0 | 167.0 | 229.0 | 188.0 | 268.0 | 279.0 |
|
A1 Insulated conductors in conduit in a thermally insulated wall |
|
B1 Insulated conductors in conduit on a wooden wall |
|
D1 Single or Multi-core cable in ducts in the ground |
|
C Single-core or multi-core cable on a wooden wall |
|
D2 Single or Multi-core cables designed to be buried directly in the ground |
|
F Single-core trefoil cables, touching in free air |
|
F Single-core flat cables, touching in free air |
Current capacity table PR single phase multicore
| Geleiderdoorsnede |
|
|
|
|
|
|
|---|---|---|---|---|---|---|
| mm² | Cu | Cu | Cu | Cu | Cu | Cu |
| 70.0 | 183.0 | 221.0 | 203.0 | 269.0 | 225.0 | 286.0 |
|
A2 Multi-core cable in conduit in a thermally insulated wall |
|
B2 Multi-core cable in conduit on a wooden wall |
|
C Single-core or multi-core cable on a wooden wall |
|
D1 Multi-core cable in ducts in the ground |
|
D2 Multi-core cables designed to be buried directly in the ground |
|
E Multi-core cable in free air |
Current capacity table PR single phase single core
| Geleiderdoorsnede |
|
|
|
|
|---|---|---|---|---|
| mm² | Cu | Cu | Cu | Cu |
| 70.0 | 200.0 | 253.0 | 269.0 | 310.0 |
|
A1 Insulated conductors in conduit in a thermally insulated wall |
|
B1 Insulated conductors in conduit on a wooden wall |
|
C Single-core or multi-core cable on a wooden wall |
|
F Single-core flat cables, touching in free air |
Current capacity table PR three phase multicore NL
| Geleiderdoorsnede |
|
|
|
|
|
|
|---|---|---|---|---|---|---|
| mm² | Cu | Cu | Cu | Cu | Cu | Cu |
| 70.0 | 164.0 | 194.0 | 167.0 | 229.0 | 188.0 | 246.0 |
|
A2 Multi-core cable in conduit in a thermally insulated wall |
|
B2 Multi-core cable in conduit on a wooden wall |
|
D1 Multi-core cable in ducts in the ground |
|
C Single-core or multi-core cable on a wooden wall |
|
D2 Multi-core cables designed to be buried directly in the ground |
|
E Multi-core cable in free air |
Informatie levering & verkoop
Opdruk
ALSECURE Z1G-YMz1Kas B2ca FLEX
n x s
NEXANS BENELUX
KEMA KEUR
+Meteraanduiding
Prestatieverklaring
- Nr Prestatieverklaring : 1000784-BEDO
- Certificatiedatum : 01-12-2023
- AVCP (Assessment and Verification of Constancy of Performance of Systeem voor de beoordeling en verificatie van de prestatiebestendigheid) : System 1+
- Aangemelde instantie : NB 2658
- Aangegeven prestatie : B2ca-s1a,d1,a1
