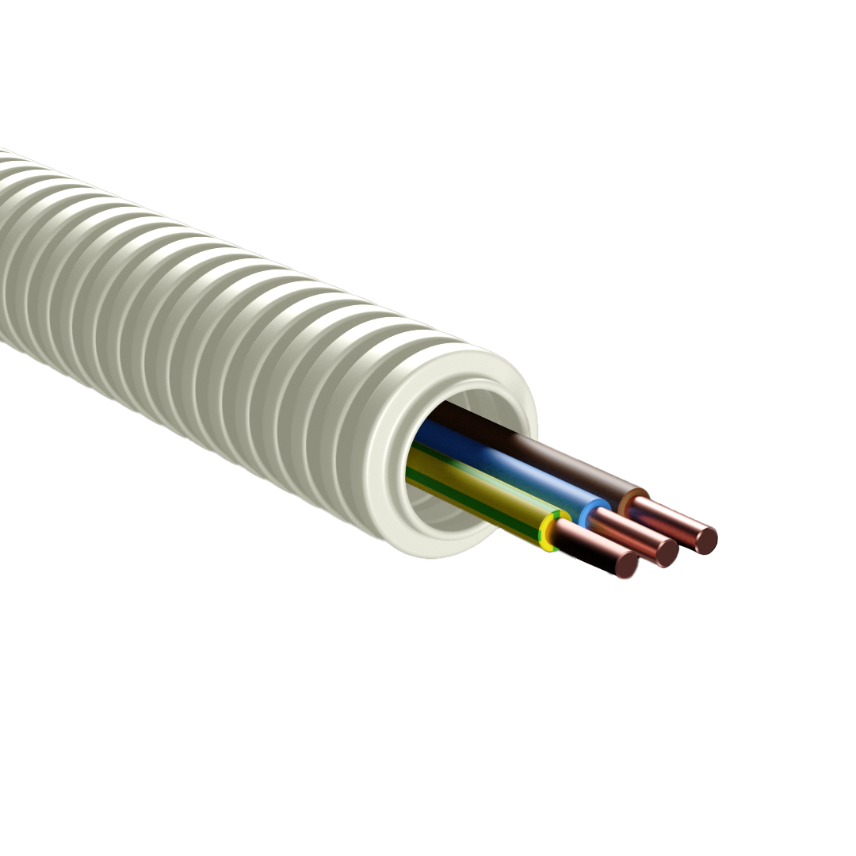

Nexans N-LINE® voorbedrade buis

Opbouw

Lees meer over N-LINE® voorbedrade buis.

Installatiemethodes

Installatie-instructies voor ICTA-buizen

Bevestiging en plaatsing

• Zorg voor een correcte bevestiging van de ICTA-buizen volgens de principes van goed vakmanschap.
• Bij verzonken plaatsing moet de buis over de volledige lengte bedekt worden met pleister of mortel.

Bekabeling

• Het moet altijd mogelijk zijn om één of meerdere draden te vervangen of te verwijderen.
• Bescherm de isolatie van de draden tegen beschadiging, vooral bij de uiteinden van de buis.

Buigradius

• Bochten moeten een minimale radius hebben van 8 keer de buitendiameter van de buis.

Waterdichtheid

• Neem voldoende maatregelen om te voorkomen dat water in de buis binnendringt.

Aansluiting in dozen en borden

Zorg voor een stevige verbinding bij de aansluiting in installatiedozen en schakelkasten. De verbinding moet zo vast zijn dat loskomen door accidentele bewegingen onmogelijk is. Dit kan door een stevige hechting, correct inklikken of het voorzien van extra lengte die bij de afwerking wordt verwijderd.

Mechanische bescherming

Bij opbouwinstallaties moet er voldoende mechanische bescherming zijn tegen externe invloeden. Indien er enig risico bestaat, moet extra bescherming worden aangebracht.

Buiten- en ondergrondse plaatsing

• Buiten: Voorkom directe blootstelling aan zonlicht, omdat de buis niet UV-bestendig is. Zorg ervoor dat er geen water in de buis kan komen.
• Ondergronds: Voorzie extra bescherming, zoals gebruikelijk bij ondergrondse kabelinstallaties.

Veiligheidsrichtlijnen

• Verbindingen van draden binnenin de buis zijn ten strengste verboden.
• Geribde buizen mogen niet worden gebruikt in omgevingen waar de temperatuur hoger dan 60°C kan worden.
