Succesverhalen

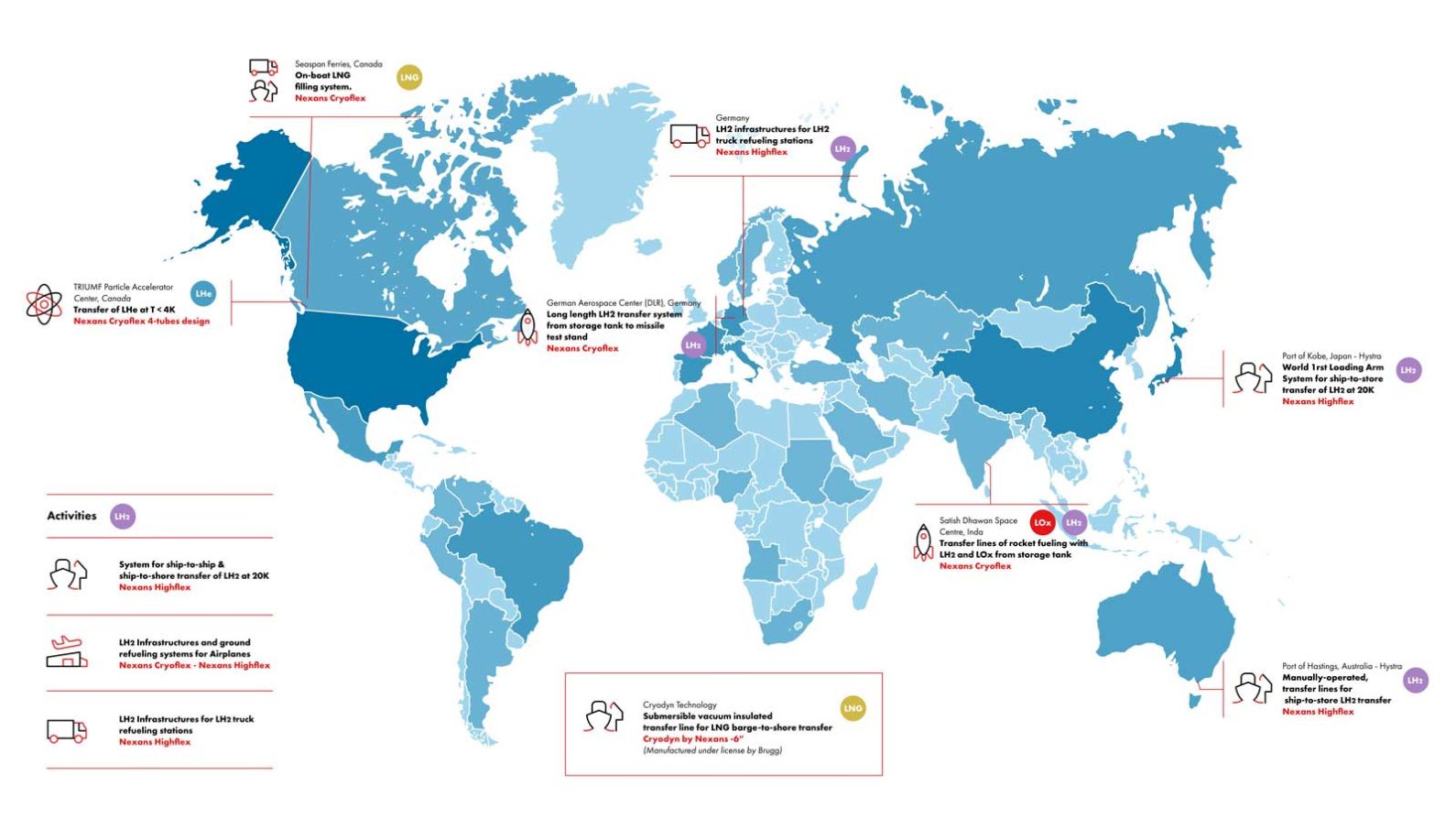

De afgelopen 50 jaar is Nexans Cryogene Systemen voorloper geweest in de ontwikkeling van cryogene systemen, met verscheidene wereldprimeurs in supergeleidende systemen, schipwal LH2-transfersystemen en deeltjesversnellers. Ontdek hier sommige van onze belangrijkste gerealiseerde projecten.

LH2 Maritieme Supply Chain: HySTRA project

6 inch (15,24 cm)

NEXANS HIGHFLEX BINNENDIAMETER

18 m

TOTALE LENGTE VAN DE LEIDING

40 ton/uur

LH2 STROOMSNELHEID

HySTRA project

Kawasaki Heavy Industries Ltd. heeft een schipwal transferterminal voor vloeibare waterstof gebouwd, als onderdeel van het HESC-demonstratie initiatief. Twee haventerminals zijn uitgerust met Nexans HIGHFLEX oplossingen (Kobe in Japan en Hastings in Australië). Nexans heeft de laadarmen uitgerust met zeer flexibele vacuüm-geïsoleerde transferleidingen, die de LH2-faciliteit verbinden met de bunkerstations van het schip. Dit is een wereldprimeur.

Meer over Nexans Cryogene Systemen

LH2/LOX/GHe Aerospace infrastructuren: Sriharikota High Altitude Range (SHAR)

DN16 naar DN 150

NEXANS HIGHFLEX REFERENTIES

GHe, LH2, LOX

CRYOGENE VLOEISTOFFEN DIE GETRANSPORTEERD ZIJN

Sriharikota High Altitude Range (SHAR)

Satish Dhawan (SHAR) is een raketlanceringsruimtevaartcentrum met faciliteiten voor het lanceren van sondeerraketten en meertrapsraketten voor satellietlancering, bediend door Indian Space Research Organisation (ISRO).

Nexans leverde vacuüm-geïsoleerde flexibele slangen voor de veilige transportatie van LH2- en LOX-raketbrandstof

Meer over Nexans Cryogene Systemen
Second Launch Pad of Satish Dhawan Space Centre, Sriharikota - Indian Space Research Organisation

LH2 Aerospace infrastructuren: DLR Duitse Ruimtevaartcentrum

127/200 mm

DIAMETER VAN NEXANS CRYOFLEX®

300 m

TOTALE LENGTE VAN DE LEIDING

> 30 jaar

ONDERHOUDSVRIJE OPERATIE

DLR Duitse Ruimtevaartcentrum

DLR Duitse Ruimtevaartcentrum is de Bondsrepubliek Duitslands onderzoekscentrum voor lucht- en ruimtevaart. Zij voeren onderzoek en ontwikkelingsactiviteiten uit op het gebied van luchtvaart, ruimtevaart, energie en transport. Nexans oplossingen rusten het testplatform voor raketten uit met langeafstand LH2-transferleidingen

Nexans CRYOFLEX® is in werking bij deze faciliteit.

Meer over Nexans Cryogene Systemen

LNG infrastructuren: Seaspan

Seaspan

Seaspan, een toonaangevende onafhankelijke eigenaar, operator en manager van moderne voertuigen, gebruikt Nexans vacuüm-geïsoleerde Highflex transfer lines type DN50 DN100 voor LNG op bunkerarmen, inclusief HIGHFLEX DN25 uitlaatpijpen. De producten zijn geïnstalleerd op een veerboot tussen Vancouver en Vancouver Island. De tankbeurten door middel van LNG vinden plaats via een truck direct op de veerboot.

Meer over Nexans Cryogene Systemen

Triumf Deeltjesversneller

43 m

DE TOTALE LENGTE VAN DE LEIDING

10/66

AANGEPASTE 4-WALL NEXANS CRYOFLEX® DESIGN TYPE

3 m

GHE LIJN TOTALE LENGTE

DN12/40

GHE NEXANS HIGHFLEX RETURN LIJN

Triumf

Triumf in Vancouver is Canada's deeltjesversnellercentrum, dat de grenzen verlegt in onderzoek naar geavanceerde wetenschap, medische wetenschap en industrie. De faciliteit bouwt aan een nieuw cryogeen experiment dat vloeibare helium gebruikt als primair koelmedium. Nexans heeft een specifieke transferleiding ontwikkeld om de vloeibare heliumcryostaat aan te voeren vanuit de helium-vloeibaarmakingsinstallatie. In het geïnstalleerde systeem wordt een deel van het teruggevoerde retourgas van de cryostaat gebruikt om een stralingsschild te koelen, wat warmteoverdracht naar het vloeibare helium minimaliseert en heliumverdamping vermindert.

Belangrijkste statistieken:

  • LHe lijn:
    • Aangepaste 4-muurse Nexans CRYOFLEX® design type 10/66;
    • GHe thermisch schild dat een fractie van het retourgas gebruikt;
    • Totale lengte: 43 m.
  • GHe retourlijn:
